2m6WARV 6el 144-146Mhz Vertikal

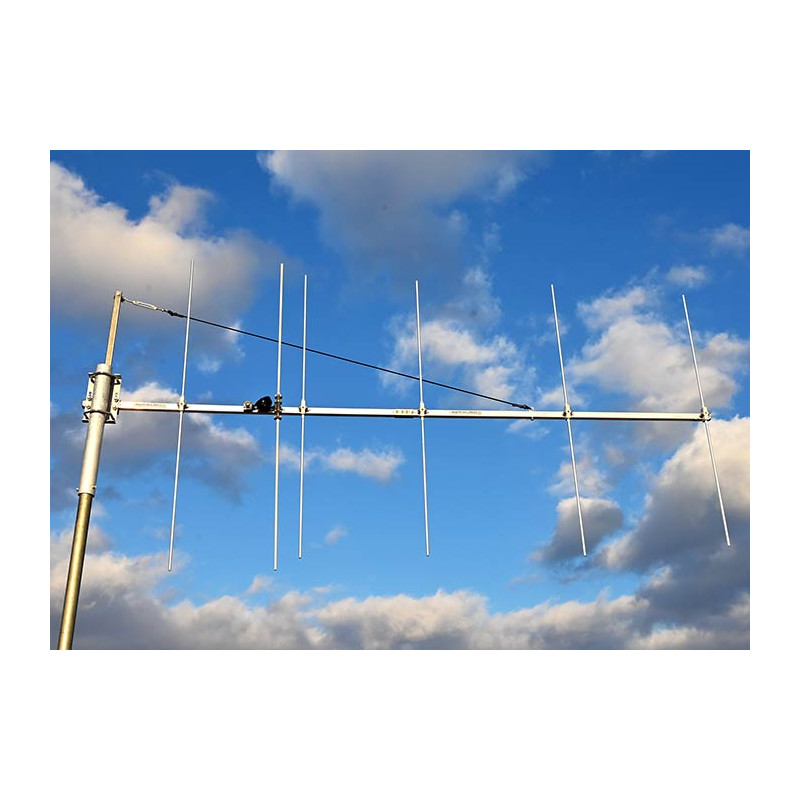

2m6WARV är konstruerad för montering på mast
Dessutom används en staglina här för att ge nödvändig stabilitet.

Frekvensområde: 144–146 MHz (144–148 MHz)
Förstärkning (gain): 11 dBi
Fram/bakförhållande: 22 dB
–3 dB horisontell lobbredd: 60°
Polarisering: Vertikal
Nominell ingångsimpedans: 50 Ohm
SWR över hela bandet: < 1,2
Maximal inspänningseffekt: 500 W (1500 W i ”P” hög effekt‑version)
Matchningsmetod: Direktmatning via common‑mode choke (ström‑balun)
Kontakt: N‑kontakt

Mekaniska specifikationer för 2 m 6‑elements – 2m6WARV

Antal element: 6
Elementdiameter: 8 mm aluminiumrör
Dipoldiameter: 8 mm hårt kopparrör med plastbeläggning
Längsta element: 1040 mm
Elementens monteringsposition: På sidan
Balun och kontakt: Ingår
Bomlängd: 2 m
Bomdimension: 20 × 20 mm
Antal bomsektioner: 2
Staglina: Ja, ingår
Monteringsmaströr diameter: 43–70 mm (1‑11/16″ – 2‑3/4″ OD)
Maximal överlevnadsvind: 150 km/h
Transportlängd: 1,1 m
Antennvikt: 2,6 kg
