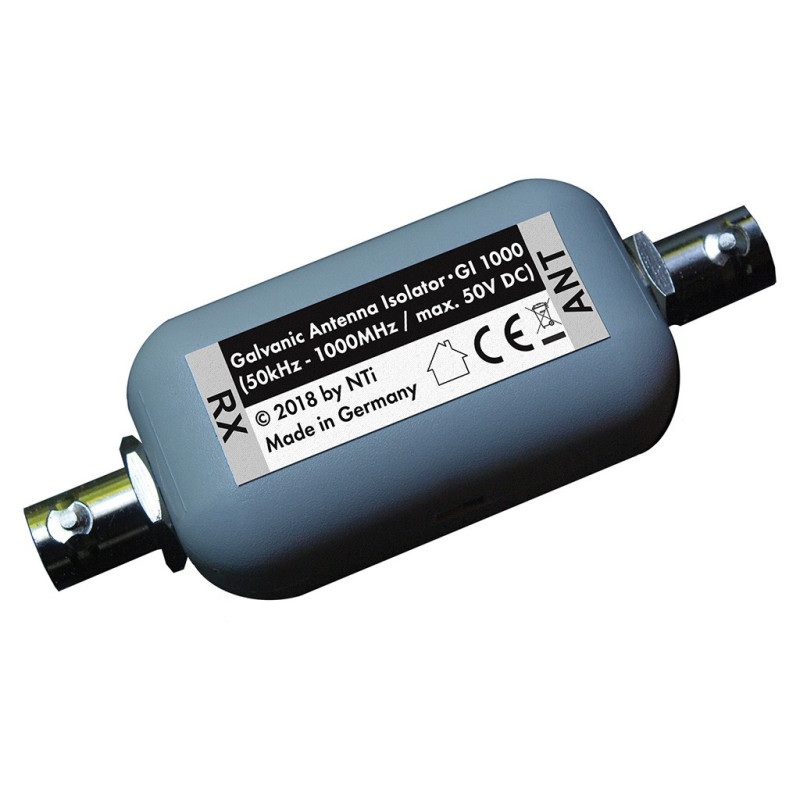

Bonito GI1000 Galvanisk antennisolator

GI1000 Galvanisk antennisolator

GI1000 reducerar störningar som når mottagaren via jordanslutningarna. GI1000 täcker ett mycket brett frekvensområde från 50 kHz till 1000 MHz, med en typisk genomgångsdämpning på cirka 1 dB.

Enheten kan användas för många olika typer av mottagning. Den fungerar även vid frekvenser upp till 1,25 GHz, men genomgångsdämpningen kan då öka till upp till 3 dB.

GI1000 har dessutom ett integrerat dubbelt överspänningsskydd, och både ingång och utgång är blockerade för DC-spänning.

Den galvaniska isolatorn GI1000 bryter den elektriska likströmsförbindelsen mellan koaxialkabelns yttre skärm och antennledningens skärm. På så sätt reduceras störningar som orsakas av potentialskillnader och jordströmmar.

Den galvaniska separationen åstadkoms med hjälp av en liten toroidtransformator. Koaxialkabelns innerledare isoleras med kondensatorer, vilket samtidigt bidrar till ett effektivt överspänningsskydd.

Specifikationer

Effektivt skydd mot common mode-strömmar (mantelströmmar) och spänningstransienter
Dubbelt överspänningsskydd
På antennsidan finns ett gasurladdningsrör (GDT) med en tändspänning på 90 V
På mottagarsidan finns en ESD-skyddsdiod, specificerad för 30 kV
Maximal pulseffekt: 350 W (8/20 μs)
Ingång och utgång är blockerade för likspänning upp till 50 V
Frekvensområde: 50 kHz – 1000 MHz
Typisk genomgångsdämpning: ca 1 dB
Kan användas upp till 1,25 GHz, med en genomgångsdämpning på upp till 3 dB

GI1000 är särskilt användbar för ägare av PERSEUS SDR som fortfarande använder det ursprungliga switchade nätaggregatet. Detta nätaggregat är känt för att kunna orsaka störningar som försämrar mottagningen.

Viktigt Endast avsedd för mottagning!

Höga RF-nivåer på över +10 dBm kan orsaka permanenta skador på GI1000. Enheten ska därför inte användas vid sändning.
