Bonito Noice filter CCMC50

CCMC50 Common Mode störningsfilter

Störningsfilter är inget nytt och används ofta vid sändning för att förhindra oönskad utstrålning via koaxialkabelns skärm. Mindre känt är att de även kan användas för att reducera oönskade störningar vid mottagning, särskilt när en aktiv antenn används. I detta fall är situationen den omvända: på vägen ut till antennen kan oönskade störningar från elektrisk och elektronisk utrustning i hemmet effektivt reduceras.

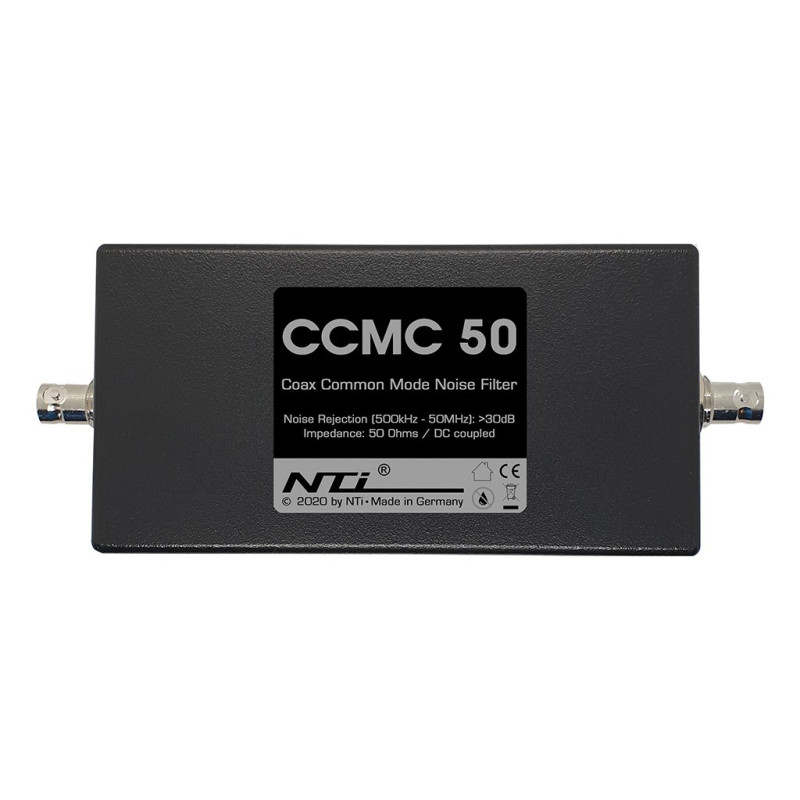

Detta Coaxial Common Mode Choke (CCMC50) är speciellt optimerat för maximal undertryckning av common mode-störningar, med mer än 30 dB över ett brett frekvensområde från 500 kHz till 50 MHz. Med vissa begränsningar täcks även ett betydligt bredare frekvensområde.

Detta möjliggörs genom ett kaskadkopplat system av ferritkärnor med olika frekvensberoende materialegenskaper, kombinerat med högkvalitativ PTFE-koaxialkabel. För bästa resultat rekommenderar vi att CCMC50 placeras så nära mottagaren som möjligt.

För de allra högsta kraven erbjuder vi fortfarande det beprövade Common Mode Noise Filter CCMC30, som är speciellt optimerat för en garanterad common mode-störningsdämpning på mer än 30 dB över hela mottagningsområdet 150 kHz till 30 MHz.

Med CCMC50 finns nu ett mer prisvärt alternativ, med följande mindre begränsningar jämfört med CCMC30

Garanterad common mode-störningsdämpning på >30 dB mellan 500 kHz och 50 MHz, istället för att börja vid 150 kHz.

Täcker från mellanvåg via kortvåg och upp till 6-meters amatörradiobandet, vilket bör vara tillräckligt för de flesta användningsområden.

Ej lämpligt för utomhusbruk eftersom enheten inte är vattenskyddad.

När det gäller effektiv störningsreducering skiljer sig CCMC50 inte särskilt mycket från den galvaniska isolatorn GI1000. CCMC50 fungerar dock ända ner till de lägsta frekvenserna och släpper även igenom DC-spänning, till skillnad från GI1000 som blockerar både DC-spänning och mycket låga frekvenser.

CCMC50 kan därför anslutas direkt till en koaxialkabel som även används för att överföra matningsspänning eller styrsignaler till en aktiv antenn.

En seriekoppling där GI1000 ansluts direkt till mottagaren och CCMC50 placeras direkt efter spänningsinjektorn (bias-T/power inserter) kan ge ytterligare förbättrad störningsundertryckning.

Tekniska data

Optimalt frekvensområde: 500 kHz – 50 MHz
Common mode-dämpning: >30 dB, 500 kHz – 50 MHz
Common mode-dämpning utökat område: >20 dB, 100 kHz – 70 MHz
Genomgångsdämpning: <1 dB upp till 500 MHz, <1,5 dB upp till 1,5 GHz
Mått: 127 × 65 × 43 mm
Längd inklusive BNC-kontakter: 160 mm
Anslutningar: 2 × BNC, 50 ohm
Vikt: 160 g
Tillverkad i Tyskland
