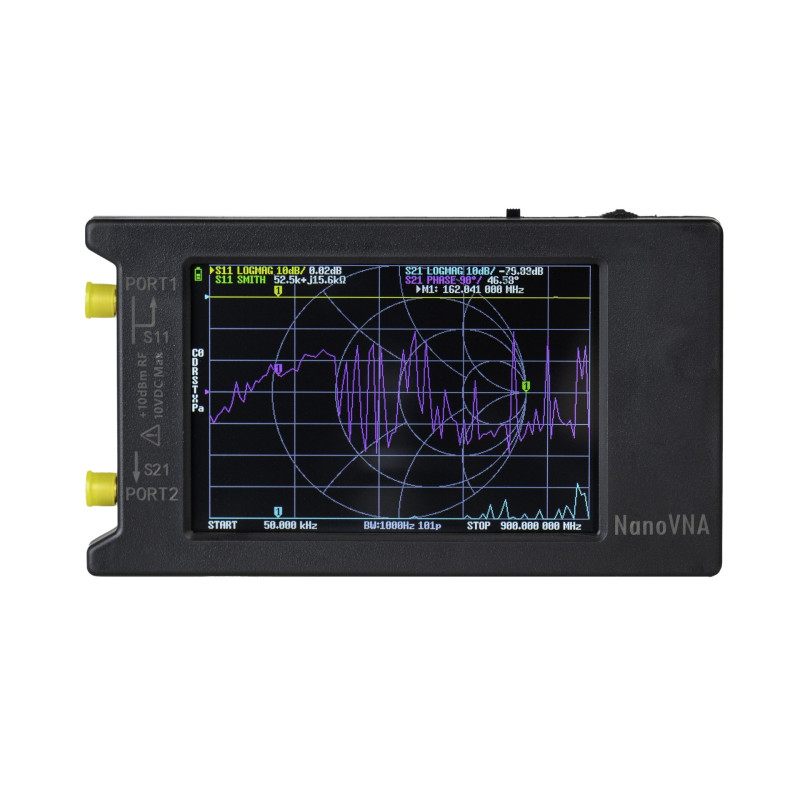

NanoVNA-H4 10 KHz-1.5 GHz

NanoVNA‑H4 är en portabel vektornätverksanalysator för 10 kHz – 1,5 GHz, konstruerad för att mäta reflektions‑ och transmissionskoefficienter hos utrustning utan behov av en stor analysator. Analysatorn har en 3,95" pekskärm som kan visa mätningar i 101 punkter.

Dessutom har NanoVNA‑H4 ett inbyggt 1950 mAh‑batteri och kan anslutas till en Android‑telefon eller PC via USB‑C. Både en webapp för Google Chrome och en Android‑app finns tillgängliga för att styra analysatorn och visa mätdata.

Specifikationer:

ABS-hölje: 75 mm × 133 mm × 18 mm (utan utskjutande delar)
Mätfrekvens: 10 kHz – 1,5 GHz
RF‑utgång: 0 dBm (±2 dBm)

Mätområde:

70 dB (50 kHz – 300 MHz)
60 dB (300 MHz – 900 MHz)
40 dB (0,9 – 1,5 GHz)

Vid harmoniska mätningar kan det förekomma fel orsakade av icke‑linjär omvandling av grundvågen.

Port‑SWR: < 1.1
Display: 3,95" TFT (320 × 480)
USB‑gränssnitt: USB Type‑C, kommunikationsläge: CDC (seriell)
Strömförsörjning: USB 5V 200 mA, inbyggt 1950 mAh‑batteri, max laddström 1 A
Antal sveppunkter: 101 (fast)
Display‑spårning: 4
Markeringar: 4
Inställningslagring: 5
Frekvenstolerans: < 2,5 ppm
Frekvensstabilitet: < 0,5 ppm

Levereras med:

1 × NanoVNA‑enhet (med 1950 mAh batteri)
1 × USB Type‑C‑datakabel
2 × 15 cm SMA hane‑till‑hane RG316 RF‑kablar
1 × SMA hane kalibreringskit – OPEN
1 × SMA hane kalibreringskit – SHORT
1 × SMA hane kalibreringskit – LOAD
1 × SMA hona‑till‑hona adapter
1 × Type‑C till Type‑C‑kabel
1 × pekverktyg för skärmen

Manualen kan hämtas på https://nanovna.com/
