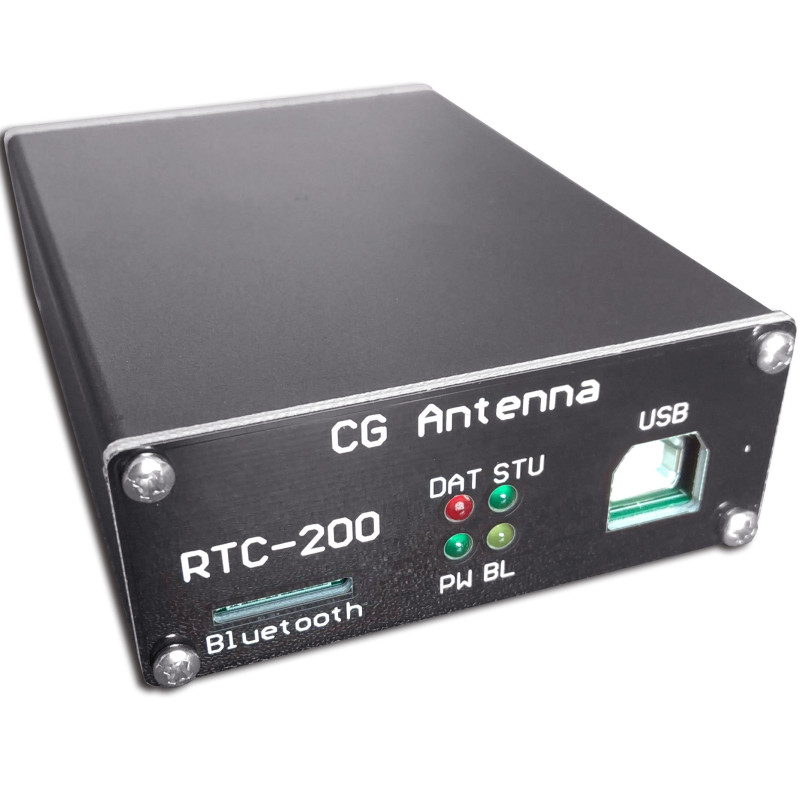

CG Antenna RTC-200 USB-interface för Yaesu-rotorer

RTC-200 är ett kompakt gränssnitt för anslutning av kompatibla Yaesu-rotorer till en dator. Du kan använda alla Yaesu-rotorer med en 6-polig MiniDIN-kontakt för ”Ext. Control”. Lämplig kabel medföljer.

RTC-200 har anslutningar för två rotorer samtidigt, vilket gör det möjligt att styra satellitantennsystem med separata rotorer för azimut och elevation. Gränssnittet ansluts till datorn via USB och USB-kabel medföljer.

RTC-200 använder Yaesus protokoll för rotorstyrning, samma protokoll som används av Yaesu GS-232A/GS-232B. Detta gör gränssnittet kompatibelt med nästan alla program för rotorstyrning på marknaden.

Gränssnittet kräver en matningsspänning på 8–15 V DC. Kabel för strömförsörjning medföljer.

Installation

För installation måste en drivrutin laddas ner från tillverkarens webbplats.
http://www.cgantenna.be/rtc200/RTC200_client.zip
Nedladdningen innehåller även ett enklare program för rotorstyrning (endast Windows).

Observera: Till skillnad från vad som anges i den engelska manualen levereras produkten inte längre med någon CD.

Lista över kompatibla Yaesu-rotorer

G-800DXC
G-1000DXC
G-2800DXC
G-5500

Alla andra modeller med ”Ext. Control”-anslutning

Vad gör jag om min rotor saknar ”Ext. Control”-anslutning?

På Ext. Control-anslutningen på en Yaesu-rotor (med undantag för G-5500) finns helt enkelt signalerna för de tre funktionerna vänsterrotation, högerrotation och, om tillgängligt, frigöring av bromsen. Där finns även den analoga signalen för riktning samt naturligtvis jord (GND).

En sådan anslutning kan relativt enkelt eftermonteras på andra rotorer, även på modeller från andra tillverkare.

Detta ingår i förpackningen:

RTC-200-gränssnitt
USB A/B-kabel, 150 cm
MiniDIN 6-polig till MiniDIN 6-polig kabel, 150 cm
DC-kabel med rund DC-kontakt, 100 cm
Manual på engelska
