Comet CF-4160J duplexfilter 1.3-170 / 350-540 MHz

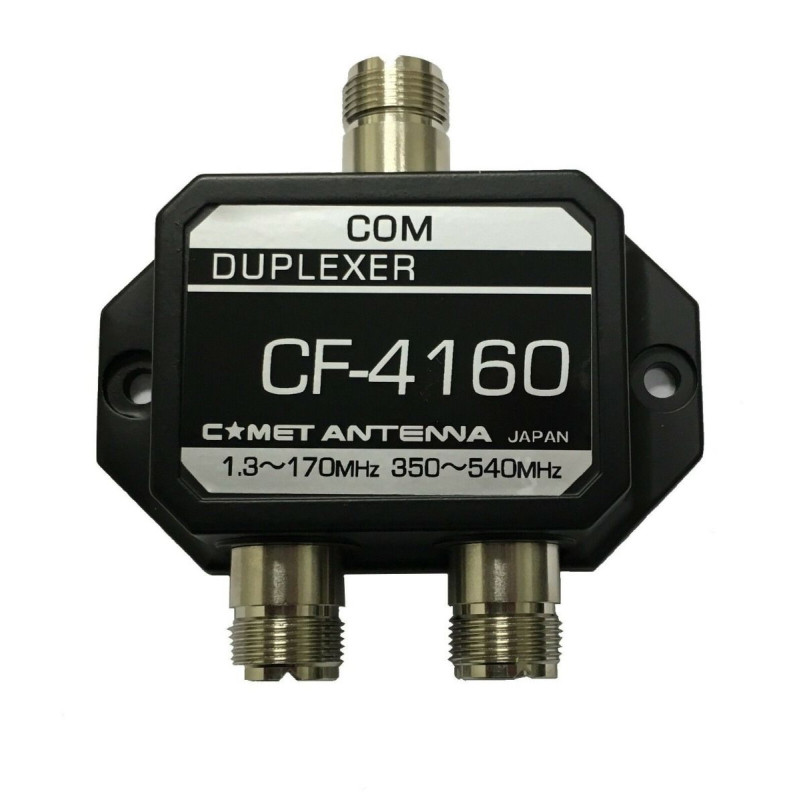

COMET CF-4160J – Duplexfilter för 1,3–170 / 350–540 MHz, MJ-MJ/MJ

Dessa duplexfilter, som ibland även kallas kombinerare eller splitters, fungerar i princip som bandpassfilter. De kan samtidigt överföra RF-signaler i båda riktningarna via den gemensamma anslutningen, samtidigt som filtren ger en hög grad av isolation mellan portarna.

Egenskaper:

Sändning och mottagning från två radioapparater samtidigt via en dubbelbandsantenn.
Kombinera en dubbelbandsradio med separata antennutgångar till en dubbelbandsantenn.
Dela upp en radio med gemensam duplexerad antennanslutning till separata antennsystem.
Gör det möjligt att använda en enda koaxialkabel till två antenner i toppen av masten och två radioapparater vid mastens fot genom att använda ett duplexfilter i vardera änden av koaxialkabeln. Detta minskar både kostnaden och vikten jämfört med att dra ytterligare koaxialkablar.

Specifikation

Lågpass – frekvensområde: 1,3–170 MHz
Högpass – frekvensområde: 350–540 MHz
Lågpass – insättningsdämpning: 0,1 dB
Högpass – insättningsdämpning: 0,2 dB
Lågpass – max PEP-effekt: 800 W
Högpass – max PEP-effekt: 500 W
Isolation: 60 dB

Mix-anslutning: UHF-hona, SO-239
Lågpassport – kontakttyp: UHF-hona, SO-239
Högpassport – kontakttyp: UHF-hona, SO-239
