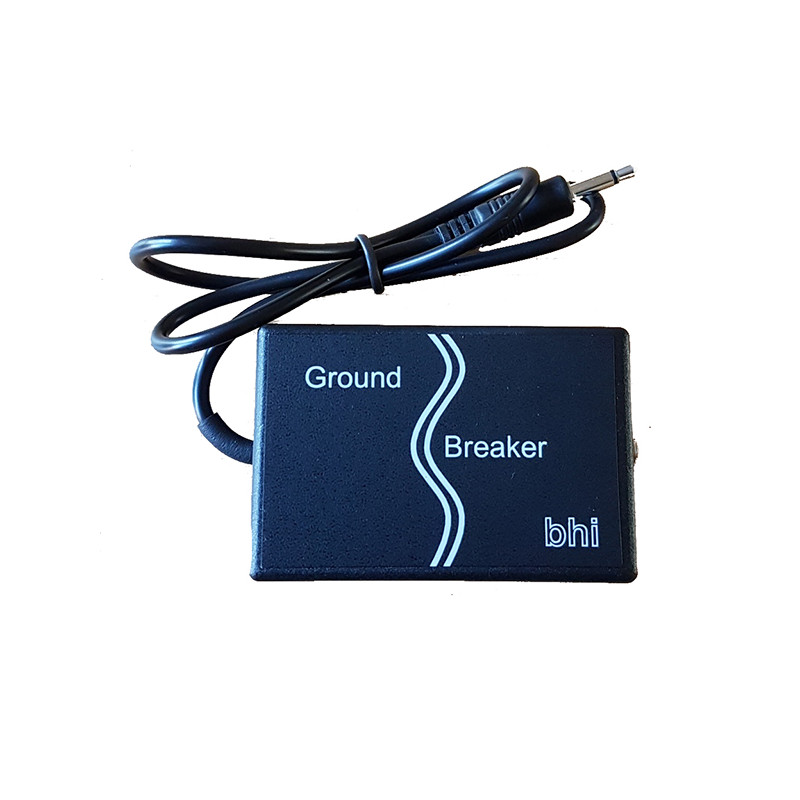

BHI NEGB-8S Ground Breaker 8 Ohm Stereo

BHI Ground Breaker bryter den galvaniska förbindelsen mellan olika ljudenheter, till exempel mellan en radio och ett bhi-brusfilter. På så sätt elimineras effektivt brumloopar som uppstår på grund av olika jordpotentialer eller spänningskällor.

Denna typ av produkt är sedan länge känd från TV-mottagningssystem där så kallade strömfilter eller galvaniska avskiljare används. Där används de för att bryta den galvaniska förbindelsen i antennkabeln och därmed isolera dåligt jordade antennsystem från TV:n för att förhindra brumstörningar. bhi Ground Breaker fungerar enligt samma princip.

Så snart en dator blir en del av amatörradiostationen – till exempel vid användning av digitala trafiksätt som FT8 – kan jordningsproblem uppstå. Datorn har sin egen strömförsörjning vars jordpotential ofta inte är tydligt definierad. Om ytterligare ljudutrustning ansluts, såsom aktiva högtalare, ljudkortsgränssnitt, filter eller liknande, kan en jordloop uppstå. Detta yttrar sig vanligtvis som ett störande och konstant brummande ljud. Genom att galvaniskt bryta jordförbindelsen försvinner brummet, samtidigt som ljudsignalen fortfarande överförs utan störningar tack vare särskilda kopplingskomponenter.

Enkel installation:

En bhi Ground Breaker är mycket enkel att använda – det är bara att koppla in den i den aktuella ljudkabeln. Enheten är utrustad med:
Ett 3,5 mm uttag
En fast kabel (cirka 50 cm lång) med 3,5 mm kontakt

Beroende på modell finns den för både mono- och stereosignaler. Ground Breaker-enheten kopplas helt enkelt in mellan de enheter där problemet uppstår. Anslutningsriktningen saknar betydelse.

Flera impedansvarianter:

För att passa olika ljudsystem finns bhi Ground Breaker i flera impedansutföranden:

10 kΩ – lämplig för de flesta Line In/Line Out-anslutningar, exempelvis datorljudkort och bhi:s ljudprodukter.
600 Ω – används främst inom telefoni och i vissa transceivrar med så kallad Phone Patch-anslutning.
8 Ω – avsedd för lågohmiga system där exempelvis hörlurar används.

Viktigt att tänka på:

Ground Breaker-enheterna är inte konstruerade för höga effekter. Maximal överförbar effekt är:
100 mW för modellerna med 10 kΩ och 600 Ω
500 mW för modellen med 8 Ω

Det innebär att en bhi Ground Breaker inte kan användas för att överföra uteffekten från en ljudförstärkare till en 8-ohms högtalare. Den är avsedd för ljudsignaler på låg nivå, inte för högtalardrift med hög effekt.
