Acom L-PROT 2000 Transientskydd 2kW 1.8-54MHz

Skydda din värdefulla radioutrustning med ACOM L-PROT 2000 – ett åskskydd för sändar-/mottagarsystem inom frekvensområdet 1,8 till 54 MHz och upp till 2 kW effekt. Enheten är idealisk för koaxialkablar som inte överför likström.

Effektivt skydd för ditt system
L-PROT 2000 erbjuder mer än bara åskskydd:

Neutraliserar statiska laddningar vid antennen och minskar störningar (t.ex. från vind, regn eller snö).
Förhindrar att likströmmar flödar mellan in- och utgång för att undvika skador.
Integrerade luftgnistgap ger även skydd vid närliggande blixtnedslag. Dessa robusta spänningsbegränsare har längre livslängd än traditionella gasurladdningsrör.

Enkel installation och användning

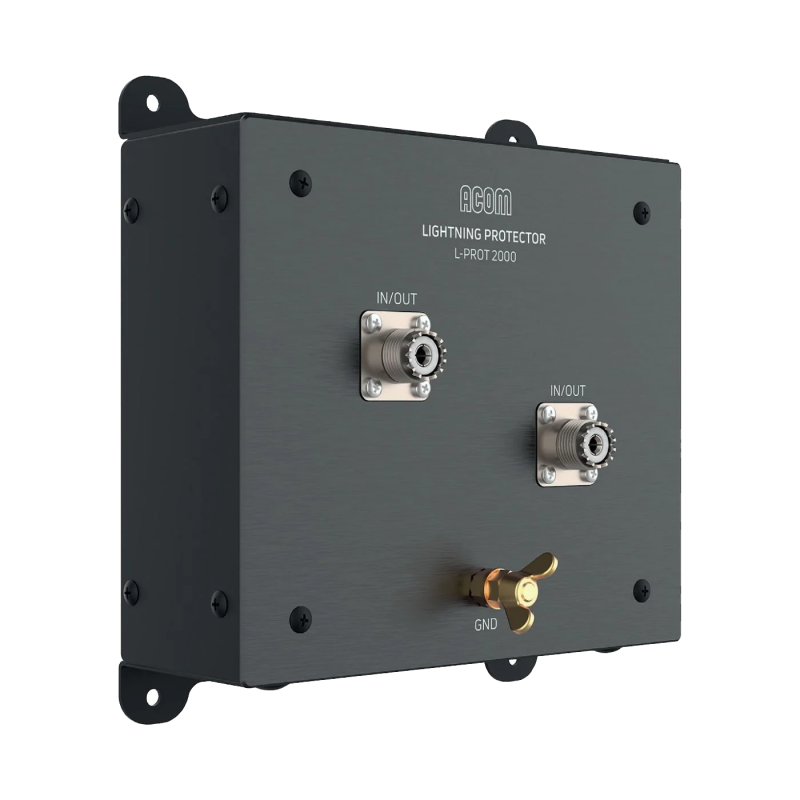

Enheten är dubbelriktad, vilket innebär att in- och utgång kan användas likvärdigt. Båda portarna är märkta med “IN/OUT” och kan användas flexibelt. En jordningsanslutning med vingmutter möjliggör en säker anslutning till byggnadens jord. Den bör helst monteras utanför radiostationen, t.ex. i ett kopplingsskåp eller väderskyddat på byggnadens yttervägg, nära åskskyddets jordpunkt.

Hur fungerar L-PROT 2000?

Blixtnedslag genererar elektromagnetiska impulser vars energi främst ligger i LW/VLF-området. L-PROT 2000 dämpar effektivt dessa lågfrekventa komponenter och blockerar helt likströmsimpulser. Kraftiga luftgnistgap begränsar spänningen vid nödsituationer och tål även flera nedslag.

Dina fördelar i korthet:

Skydd mot statiska laddningar, likström och blixtnedslag
Minskade mottagningsstörningar
Dubbelriktad användning
Hållbar och robust konstruktion
Enkel installation och säker drift

Frekvensområde
Från 1,8 MHz till 54 MHz

IN/UT-portar
Två koaxiala RF-portar med nominell impedans på 50 Ω, spegelvänd och utbytbar design, med UHF PTFE-kontakter (SO-239A), kan användas som både in- och utgång

Effekthantering
Maximal ingående RF-effekt, PEP eller kontinuerlig bärvåg, vid antenn-SWR upp till 3: 2000 W

Dämpning och mismatch av nyttosignalen inom driftsfrekvensområdet
RF-nyttosignaldämpning: max 0,03 dB
Stående vågförhållande (SWR): max 1,1
Return Loss: max -26,5 dB
Likströmsresistans från varje port till jordningsanslutning
Max 12 mΩ

Märkimpuls för urladdning
20 kA, 8/20 µs, 100 pulser per port

Maximal urladdningspuls
500 A, 10 μs / 1 ms, 1000 pulser per port

Maximal likström eller växelström, 0 till 60 Hz, varje port till jord
25 Arms kontinuerligt, 100 Arms i 1 sekund

Frekvensresponslutning i LW/VLF-området
Typiskt 60 dB/dec

Dämpning i LW/VLF-området
Vid 100 kHz: minst 50 dB
Vid 30 kHz: minst 80 dB
Vid 10 kHz: minst 100 dB
Under 3 kHz: minst 120 dB
DC: försumbar läckström

Frekvensresponslutning i VHF/UHF-området
Typiskt -40 dB/dec

Dämpning i VHF/UHF-området
Vid 100 MHz: minst 30 dB
Över 300 MHz: minst 50 dB

Storlek & vikt (i drift, exklusive anslutna kablar)
BxDxH: 175x85x193 mm
Vikt: ca 1,23 kg (6,9x3,4x7,6 tum, ca 2,7 lbs)

Fraktstorlek & vikt
BxDxH: ca 270x270x100 mm
Vikt: 1,5 kg (10,6x10,6x4,0 tum, 3,3 lbs)
