SV4401A – 4.4G VNA - 50 kHz till 4.4 GHz

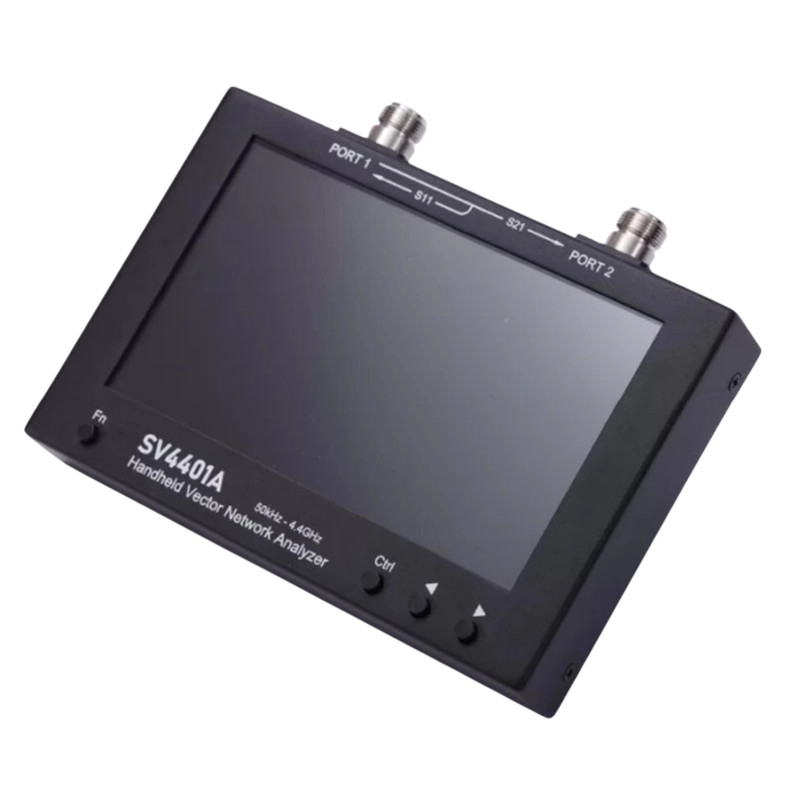

Den nya SV4401A är en portabel vektornätverksanalysator (VNA) som täcker frekvensområdet 50 kHz till 4,4 GHz. Den kan användas för S11- och S21-mätningar. SV4401A har ett dynamiskt område på 75 dB för S21 och 50 dB för S11.

SV4401A lämpar sig mycket väl för antennmätningar på MF-, HF-, VHF- och UHF-banden, exempelvis för kortvågsantenner, ISM-bandsantenner, WiFi-antenner, Bluetooth-antenner, GPS-antenner med mera. Den kan naturligtvis även användas för mätning av filter, förstärkare, dämpare, kablar, effektdelare, kopplare, duplexfilter och andra RF-komponenter.

Enheten stöder flera olika visningsformat, bland annat:

Log Mag
Linear Mag
Fas
Smith-diagram (R+jX)
Smith-diagram (R+L/C)
VSWR
Polarvisning
Gruppfördröjning (Group Delay)
Resistans
Reaktans

För mätning av kabellängd stöder SV4401A även TDR-funktion (Time Domain Reflectometry).
Det robusta metallchassit ger inte bara hög hållbarhet utan fungerar även som ett effektivt skydd mot elektromagnetiska störningar.
SV4401A har måtten 190 × 130 × 30 mm, och det praktiska stödet på baksidan gör den enkel att använda på skrivbord eller arbetsbänk.
Som RF-anslutning använder SV4401A en N-honkontakt, och i leveransen ingår även ett par N-till-SMA-adaptrar för anslutning av mätobjekt (DUT) med SMA-kontakter.
Signalbehandlingssystemet har en samplingshastighet på 400 punkter per sekund, vilket möjliggör mätningar i nära realtid. Det maximala antalet mätpunkter är upp till 1001.

Den 7-tums stora pekskärmen med en upplösning på 1024 × 600 pixlar kompletteras av fyra fysiska knappar som ger snabb åtkomst till funktioner som:

Inställning av frekvensområde
Skalning av visning
Aktivering och avaktivering av kurvor
Lägga till och ta bort markörer
Ta skärmbilder
Andra vanliga funktioner

Detta bidrar till ett enkelt och intuitivt arbetsflöde.

SV4401A är utrustad med två inbyggda 18650-litiumbatterier på 3350 mAh vardera, vilket ger en driftstid på upp till 4 timmar. Laddning sker via USB Type-C, och den medföljande kabeln kan användas både för laddning och dataöverföring.

Dessutom har enheten ett inbyggt 8 GB minneskort för lagring av kalibreringsdata, SNP-filer, skärmbilder och annan mätinformation.

För laddning rekommenderas en 5 V / 2 A USB-laddare (ingår ej).

Levereras med:

1 × SV4401A
1 × Guldpläterat SMA-kalibreringskit (LOAD, OPEN och SHORT)
2 × SMA hona till N hane-adaptrar
2 × SMA hona till SMA hona-adaptrar
1 × SMA hane till SMA hane-adapter
1 × 50 cm RG316-kabel
1 × USB Type-C-datakabel
