LiteVNA 64 Vektornätverksanalysator 50kHz-6.3GHz

LiteVNA är en portabel 50 kHz – 6,3 GHz vektornätverksanalysator baserad på designen från NanoVNA och SAA2. Denna VNA är utvecklad för att mäta utrustningens reflektions- och transmissionskoefficienter utan behov av en stor stationär analysator.

LiteVNA använder en enda mixer, vilket möjliggör S11- och S21‑mätningar via RF‑omkoppling samt TDR/DTF‑mätningar genom IFFT‑beräkningar.

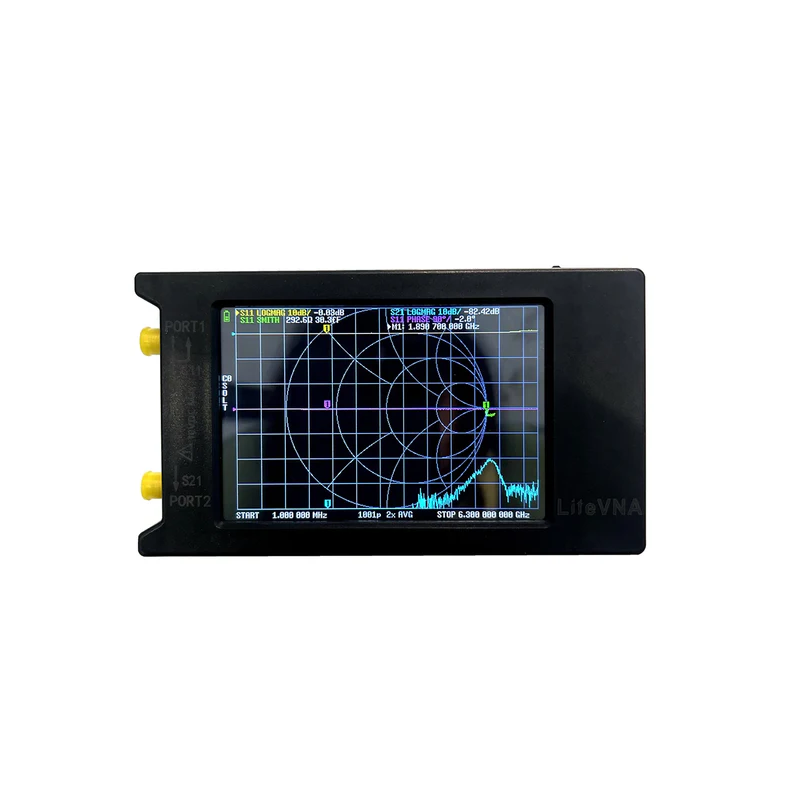

Analysatorn har en 3,95” pekskärm som kan visa mätningar med 10 till 1001 datapunkter. Den är dessutom utrustad med ett inbyggt 2000 mAh batteri och kan anslutas till en Android‑telefon eller en PC. När den ansluts till telefon eller dator kan analysatorn både styras och visa mätresultaten där.

Specifikationer:

Frekvensområde:
50 kHz – 6,3 GHz

Dynamiskt omfång:
70 dB (<3 GHz)
50 dB (≥3 GHz)

S11‑brusgolv:
< –50 dB (<3 GHz)
< –40 dB (≥3 GHz)

Frekvensstabilitet:
< 0,5 ppm

Svephastighet:
550 punkter/s

Sveppunkter:
10–1001 punkter (på enheten)
1–1024 punkter (via USB)

Display:

3,95" TFT LCD pekskärm (480 × 320)

Strömförsörjning:
Li‑polymer 2000 mAh batteri (USB‑laddning)

1 × LiteVNA 64 Vektornätverksanalysator (med 2000 mAh batteri)
1 × USB Type‑C‑ TYP A datakabel
2 × 30 cm SMA hane‑till‑hane SS405 RF‑kablar
1 × SMA hane kalibreringskit – OPEN
1 × SMA hane kalibreringskit – SHORT
1 × SMA hane kalibreringskit – LOAD
1 × SMA hona‑till‑hona adapter
