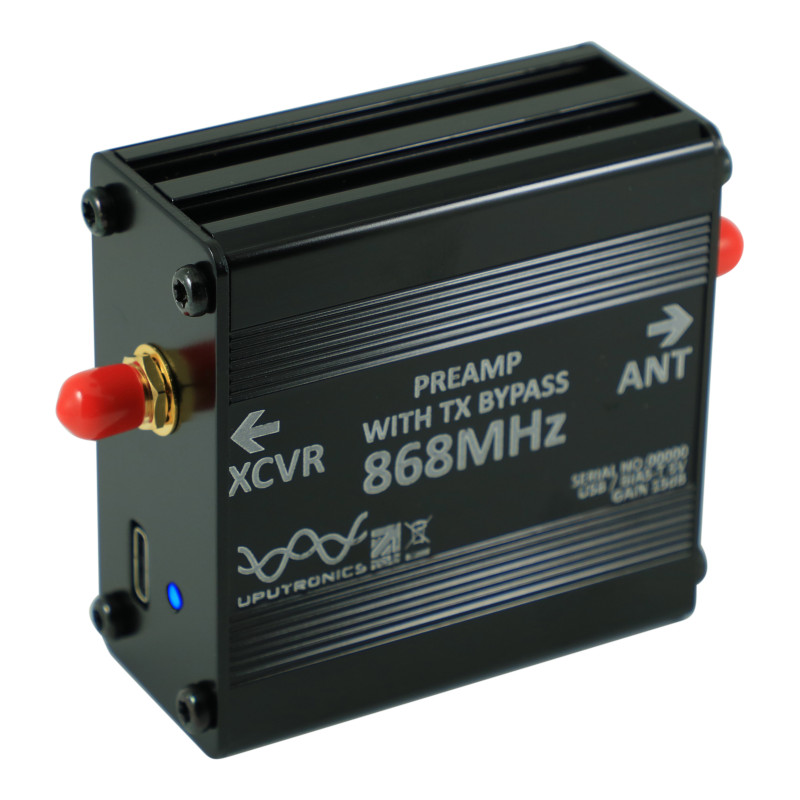

Uputronics Preamp 868 MHz TX Bypass

Denna enhet är en filtrerad förförstärkare som är avsedd att installeras mellan en 868 MHz sändare och en antenn. Den ger avsevärt förbättrad prestanda vid mottagning och förbikopplar automatiskt förförstärkarkretsen när en sändning detekteras.

Strömförsörjning kan ske antingen via Bias-Tee eller med en USB-C-kabel (medföljer ej).
Ingångsspänningen för Bias-Tee är 5 V.

Genom att kombinera ett SAW-bandpassfilter med en lågbrusförstärkare (LNA) dämpas oönskade signaler utanför det aktuella frekvensområdet, vilket minskar risken för intermodulation samtidigt som extra förstärkning ger förbättrad mottagarkänslighet. LNA:n är placerad före SAW-filtret.

Denna specifika modell är optimerad för frekvenser centrerade kring 868 MHz, med ett användbart frekvensområde på 863–876 MHz.

LNA:n ger cirka 15 dB förstärkning vid 868/915 MHz.

SMA-honkontakter används för både antenningång och radioutgång. En blå LED-indikator visar normal drift och växlar till rött när enheten är i bypass-läge.

Max. TX-effekt: +15 dBm (30 mW)
Tröskelnivå för TX-detektering: -5 dBm (±2 dBm)
