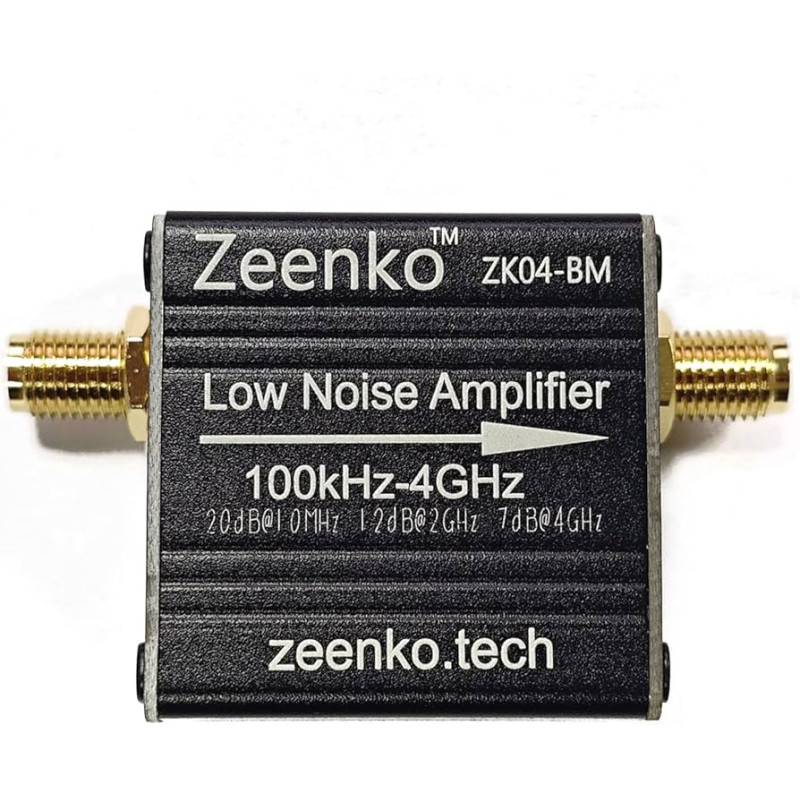

Zeenko ZK04-BM Lågbrusig RF‑förstärkare 100 kHz – 4 GHz

ZK04-BM är en ultralågströms lågbrus‑RF‑förstärkare från Zeenkos BM‑serie, verksam i frekvensområdet 100 kHz till 4 GHz. BM‑versionen är utrustad med ett inbyggt batteri, vilket gör den idealisk för portabla tillämpningar. Det interna uppladdningsbara batteriet ger upp till 20 timmars drift, och laddningen sker med 210 mA. Modulen är konstruerad för applikationer som kräver hög känslighet och lågt brus, såsom ingångssteg i spektrumanalysatorer, antennsystem och RF‑mottagare.

Tack vare den inbyggda förspänningskretsen och den låga strömförbrukningen presterar ZK04‑BM utmärkt i mobila miljöer och erbjuder stabil förstärkning samt hög tålighet mot överstyrning. Den kan användas som ersättning för populära förstärkare som SPF5189Z och SPF5043Z.

Egenskaper
Frekvensområde: 100 kHz – 4 GHz
Strömförsörjning: inbyggt batteri
Laddningsström: 210 mA
Total strömförbrukning: 215 mA
Batteritid: upp till 20 timmar

Förstärkning (Gain)
21 dB @ 100 kHz / 5 MHz
20 dB @ 10 MHz
19 dB @ 100 MHz
15,5 dB @ 1 GHz
12 dB @ 2 GHz
9 dB @ 3 GHz
7 dB @ 4 GHz

Brustal (Noise Figure, NF)
2,3 dB @ 10 MHz
1 dB @ 100 MHz
0,7 dB @ 1 / 2 / 3 GHz
1 dB @ 4 GHz

OP1dB (1 dB kompressionspunkt)
12 dBm @ 10 MHz
15 dBm @ 100 MHz
16 dBm @ 1 GHz
16 dBm @ 2 GHz
17 dBm @ 3 GHz
16 dBm @ 4 GHz

OIP3 (tredje ordningens interceptpunkt)
17 dBm @ 10 MHz
18 dBm @ 100 MHz – 2 GHz
19 dBm @ 3 GHz
20 dBm @ 4 GHz

Noteringar: ultralåg strömförbrukning, lågbrusig, portabel batteridriven version.

Kommer med kabel USB-A till USB-C
