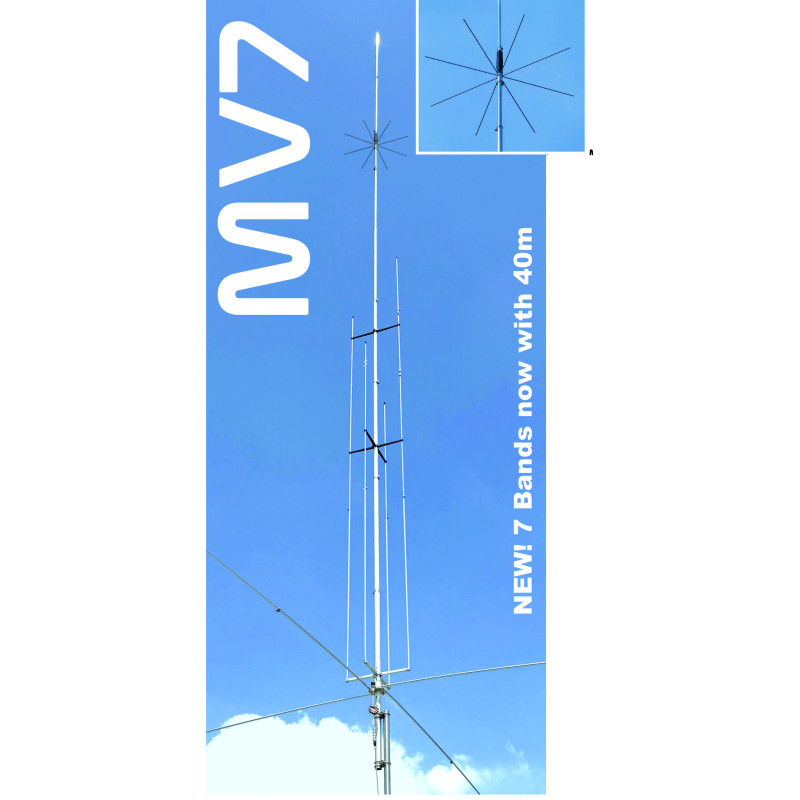

Grazioli MV7, 7-Band Vertikal antenn

V7 från Grazioli Antennas är en multibands 1/4 λ Ground Plane-vertikalantenn som fungerar på följande amatörradioband: 40, 20, 17, 15, 12, 10 och 6 meter.

Den är baserad på den välkända MV6-modellen och delar nästan all mekanik med den, med undantag för den centrala sprötet som nu är dubbelbands (40 + 20 m). Detta uppnås genom att en spole med ett kapacitivt lock har lagts till, vilket avkopplar den nedre delen av 20 m-bandet och samtidigt skapar en lämplig induktiv last för 40 m-bandet.

Den återstående delen av sprötet ovanför spolen, cirka 2,2 meter hög, består av två teleskoprör som är dimensionerade för att ge minimalt vindmotstånd och kan justeras för perfekt avstämning inom hela 40 m-bandet. Den totala höjden på den centrala sprötet är cirka 8,4 meter och den totala vikten är 8,5 kg (endast 750 g mer än MV6).

MV7 använder ett modifierat "Ground Plane"-system jämfört med MV6, med ett innovativt system kallat DBFC (Dual Band Folded Counterpoise), vilket gör detta system unikt i sitt slag (patentansökan pågår). DBFC-systemet skapar en dubbelbands elektrisk motvikt, där ett 19-trådigt AISI316 rostfritt ståltåg med 1 mm diameter, mycket flexibelt och lätt, är fäst i änden av en av de fyra radialerna.

Den stora skillnaden i diameter mellan den 10 mm tjocka aluminiumradialen och det 1 mm ståltåget gör att den höga impedansen i anslutningspunkten endast tillåter den lägre 40 m-bandet att flöda genom ståltåget (därav dubbelbandsfunktionen), medan de högre banden, t.ex. 20 m och uppåt, fungerar som tidigare. Den totala längden på ståltåget plus aluminiumradialen bildar tillsammans en motvikt på cirka 1/4 våglängd på 40 m, som sedan viks över de två efterföljande radialerna, vilket minskar utrymmesbehovet och eliminerar behovet av besvärliga trådradialer.

Sidostubbarna, precis som på MV6, är avstämda för de högre banden: 17, 15, 12, 10 och 6 meter. MV7 är kanske den enda multibandsantennen som matas direkt utan användning av adaptrar eller impedanstransformatorer, vilket annars skulle introducera förluster och begränsa den tillåtna effekten. Den är utrustad med en högimpedansspole som skapar en DC-kortslutning och leder bort störningar från atmosfäriska fenomen eller elektrostatisk urladdning till jord.

Mekaniken är förfinad och exklusiv, som alla Grazioli-produkter. De teleskopiska rören är tillverkade i AW6063-T66-legering, fästanordningarna är av högkvalitativa AISI-316 rostfria stålklämmor, fästen, skruvar, U-bultar och V-bultar är i AISI-304 rostfritt stål. Aluminiumdelarna är CNC-bearbetade från massivt material, och stubkorsen är formsprutade i UV-skyddad termoplast.

Antennen levereras med en FAIR-RITE FT240-43 toroide, för att bygga en effektiv choke som installeras direkt under kontakten, samt ett 3-vägs stagfäste för användning i mycket blåsiga områden. Klicka här för manual att bygga en RF Choke

Stöd italiensk kvalitet – Grazioli´s produkter är helt och hållet designade, utvecklade och tillverkade i Italien, med hantverksmässig noggrannhet och uppmärksamhet på minsta detalj.
