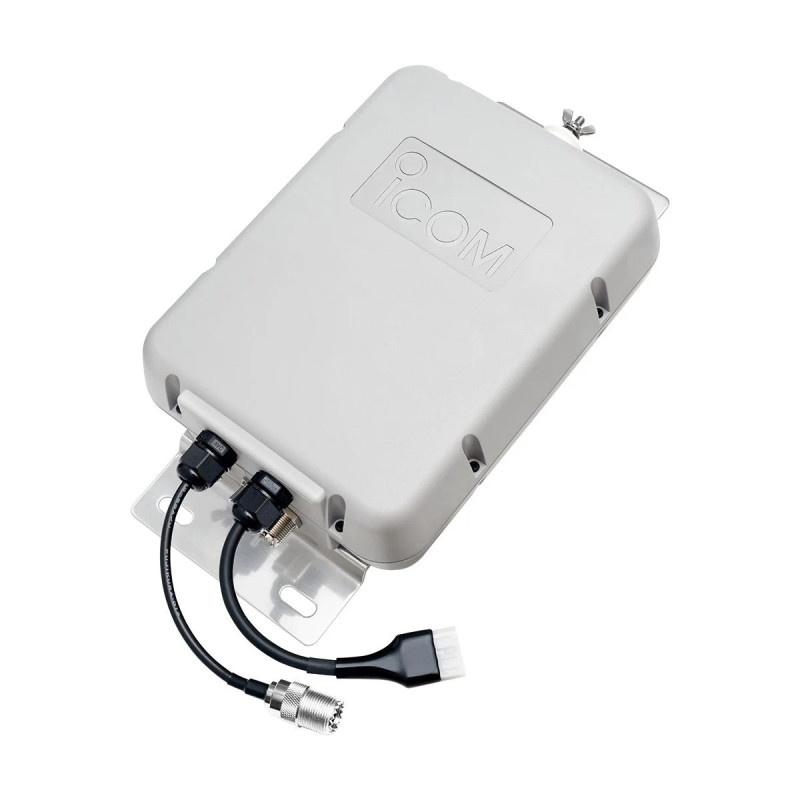

Icom AH-6 Antenn tuner 1.8-50Mhz

Icom AH-6 Automatisk antennavstämmare 1,8–54 MHz

Icom AH-6 är en kompakt automatisk antennavstämmare för trådsantenner och 50 Ω-antenner, som täcker frekvensområdet 1,8–54 MHz. Den installeras direkt vid antennens matningspunkt och anpassar automatiskt den anslutna antennen till kompatibla Icom-transceivrar.

Anpassningen sker direkt vid antennens matningspunkt, precis där den tekniskt sett är som mest effektiv. Detta bidrar till att minska förluster i matarledningen och gör att olika antennsystem kan arbeta mer effektivt.

Flexibel användning med trådantenner och 50 Ω-antenner

Icom AH-6 har separata anslutningar för en trådsantenn och en obalanserad 50 Ω-antenn. En omkopplare på antennavstämmaren bestämmer vilken antenningång som är aktiv. Detta möjliggör användning med trådsantenner, vertikalantenner, dipoler och andra lämpliga antennsystem.

Med en långtrådsantenn på minst 30 m kan hela frekvensområdet 1,8–54 MHz användas. En trådlängd på minst 7 m täcker 3,5–54 MHz. En ansluten 50 Ω-antenn kan anpassas inom området 1,8–54 MHz med en belastningsimpedans på cirka 16,7–150 Ω.

Viktigt: Endast en antenn får vara ansluten och vald åt gången. Om båda antenntyperna ansluts samtidigt kan antennavstämmaren skadas vid sändning.

Automatisk avstämning på bara några sekunder

Avstämningen startas enkelt med TUNER-knappen på den anslutna Icom-transceivern. Under normala förhållanden sänker AH-6 SWR till 2:1 eller bättre på cirka 2–3 sekunder.

Upp till 200 tidigare använda frekvenser lagras automatiskt. När en lagrad frekvens väljs igen kan antennavstämmaren återkalla tidigare avstämningsdata på mindre än en sekund, vilket gör frekventa band- och frekvensbyten betydligt snabbare.

Minimerad RF-utstrålning under avstämning

AH-6 kräver en sändareffekt på cirka 5–15 W för automatisk avstämning. En intern dämpsats reducerar avsevärt den RF-effekt som faktiskt strålas ut från antennen under avstämningsprocessen. Detta minimerar onödiga sändningar och bidrar till att minska störningar på andra stationer under avstämningen.

Direkt installation vid antennens matningspunkt

Som fjärrstyrd antennavstämmare är Icom AH-6 konstruerad för att installeras direkt vid antennens matningspunkt. Detta säkerställer att impedansanpassningen sker där den tekniskt sett är mest effektiv. Särskilt vid användning av långtrådsantenner kan förlusterna i matarledningen reduceras, vilket förbättrar antennsystemets totala verkningsgrad.

Det kompakta höljet mäter cirka 172 × 230 × 71 mm och väger cirka 1,25 kg. Jämfört med AH-730 har Icom AH-6 en betydligt mer kompakt konstruktion, vilket gör den enklare att installera nära antennens matningspunkt.

Robust hölje för utomhusinstallation

Det robusta höljet är klassat enligt IP54 och ger skydd mot damm och vattenstänk. Höljet är konstruerat för långvarig användning utomhus och har även god motståndskraft i miljöer med salthaltig luft.

Arbetstemperaturområdet är −10 °C till +60 °C.

Tack vare de flexibla monteringsmöjligheterna kan AH-6 installeras säkert på antennmaster eller plana monteringsytor. För tillförlitlig funktion krävs en kort jordanslutning med låg impedans.

All nödvändig monteringsutrustning samt material för väderskydd och tätning medföljer.
