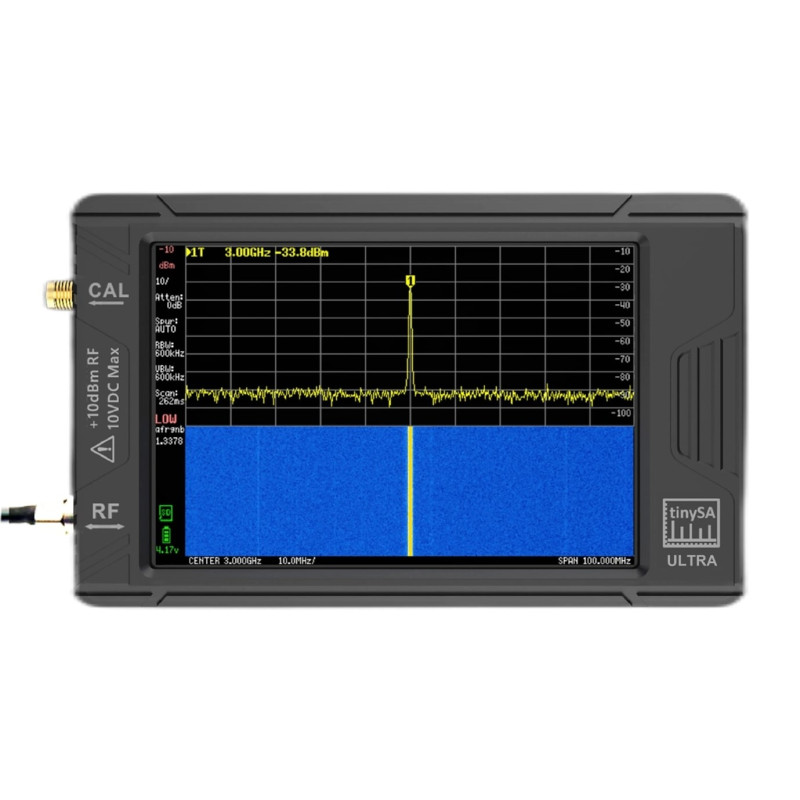

TinySA - Ultra-ZS-406 Spektrumanalysator 100KHz - 5.3GHz

Mini spektrumanalysator med signalgenerator

Praktiskt liten apparat som kan utföra grundläggande mätningar med överraskande bra resultat i förhållande till pris och storlek.
Ett populärt produktutvecklat i Nederländerna och tillverkat i Kina av ZeenKo.

Enheten erbjuder många möjligheter, men var uppmärksam på att ingången är känslig och lätt kan förstöras. Man måste därför beräkna hur stor dämpare (attenuator) som behövs innan man mäter på en radiosändares utgång eller liknande.

Läs mer på:
https://tinysa.org

Specifikationer

Skärm: 3,95" 480×320 LCD med touch
Max låg frekvens: 800 MHz, 6 Hz i ultraläge
Upplösningssteg (1, 3, 10): från 200 Hz till 850 kHz
Signalgenerator: –104 dBm till –16 dBm
Ultraläge: nivåkalibrerat/kompenserat upp till 5,3 GHz
Intern LNA‑förstärkning: 20 dB upp till 4 GHz
Punkter per svep: max 450 punkter
Sveptid 0–350 MHz: 165 ms
Minsta span‑tid: 17 ms
DANL vid 100 MHz: –153 dBm/Hz (LNA av) / –169 dBm/Hz (LNA på)
IIP3 utan LNA: +18 dBm (signaler minst 2 MHz från varandra)
IIP3 med LNA: –8 dBm (signaler minst 2 MHz från varandra)
Frekvensstabilitet: <1 ppm (–10 till ca +55 °C)
SD‑kort: microSD
Ljudutgång: 3,5 mm hörlursuttag
Firmware‑uppgradering: Tryck och håll ”Jog”-hjulet innan uppstart
Max strömförbrukning: 330 mA
Max laddström: 1300 mA
Batterityp: Li‑Polymer 3,7 V 3000 mAh
RF‑anslutningar: SMA hona
Laddning och PC‑anslutning: USB‑C
Storlek: 117×72×23 mm + utskjutande kontakter och knappar

Levereras med:

1 × TinySA - Ultra-ZS-406 Spektrumanalysator
1 × USB‑C ladd-/datakabel
2 × SMA till SMA‑pigtails, ca 30 cm
1 × SMA teleskopantenn, ca 30 cm + 1 cm kontakt
1 × Handledsrem med mini-”plektrum” för användning på touchskärmen (vissa knappar i menyerna är ganska små)
1 × SMA till SMA hane‑till‑hane‑adapter
