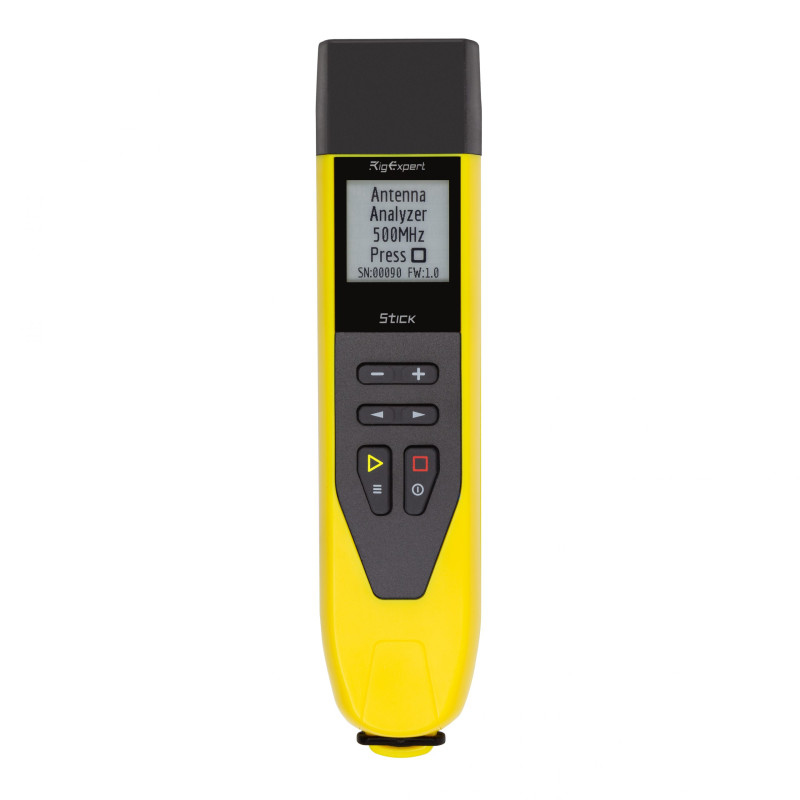

RigExpert Stick 500 0.1-500MHz

Analysatorn är utformad för att mäta SWR (stående våg förhållande), retur förlust, liksom andra parametrar för kabel- och antennsystem i området 100 kHz till 500 MHz.

Följande uppgifter utförs enkelt med hjälp av denna analysator:
Snabb kontroll av en antenn i fält för SWR mm
Ställa in en antenn för resonans.
Jämförelse av en antenns egenskaper före och efter en specifik händelse (regn, orkan etc.).
Mäta kapacitans eller induktans av reaktiva laster.

Kommer med inbyggt 3.7V Li-Ion battery 18650
När analysatorn är ansluten till en PC eller DC-adapter med en USB-kontakt, får den strömmen från dessa källor

Frekvensområde: 0,1 till 500 MHz
Frekvensingångssteg: 1 kHz
Mätningar för 25, 50, 75, 100, 150, 200, 300, 450 och 600 Ohm system
SWR-mätområde: från 1 till 100 i digitalt läge, från 1 till 10 i graflägen
Område R och X: 0… 10000, -10000… 10000

Mätningar:
SWR, returförlust, R, X, Z, L, C, magnitud och fasvinkel vid en frekvens.
SWR-diagram, 100 poäng.
Multé-läge – för snabb testning av en multibandsantenn.

HF-utgång:
Kontakttyp: UHF (SO-239).
Utsignalens form: kvadratisk, från 0,1 till 500 MHz.
Uteffekt: -10 dBm (vid en belastning på 50 ohm).

Bluetooth: v.4.2 BLE Enkeläge, klass B
Mått: 185 mm x 40 mm x 33 mm
Driftstemperatur: 0 ... 40 ° C (32 ... 104 ° F)
Vikt: 185 g (6,5 Oz) med batteri
Garanti: 2 år
